百分表和千分表，都是用來校正零件或夾具的安裝位置檢驗零件的形狀精度或相互位置精度的。它們的結構原理沒有什么大的不同，就是千分表的讀數精度比較高，即千分表的讀數值為0.001mm，而百分表的讀數值為0.01mm。車間里經常使用的是百分表，因此，本節主要是介紹百分表。百分表的外形如圖5-1所示。8為測量桿，6為指針，表盤3上刻有100個等分格，其刻度值(即讀數值)為0.01mm。當指針轉一圈時，小指針即轉動一小格，轉數指示盤5的刻度值為1mm。用手轉動表圈4時，表盤3也跟著轉動，可使指針對準任一刻線。測量桿8是沿著套筒7上下移動的，套筒8可作為安裝百分表用。9是測量頭，2是手提測量桿用的圓頭。

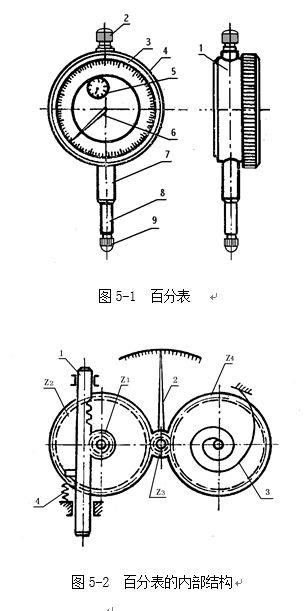

      圖5-2是百分表內部機構的示意圖。帶有齒條的測量桿1的直線移動，通過齒輪傳動(Z1 、Z2 、 Z3)，轉變?yōu)橹羔?的回轉運動。齒輪Z4和彈簧3使齒輪傳動的間隙始終在一個方向，起著穩定指針位置的作用。彈簧4是控制百分表的測量壓力的。百分表內的齒輪傳動機構，使測量桿直線移動1mm時，指針正好回轉一圈。

      由于百分表和千分表的測量桿是作直線移動的，可用來測量長度尺寸，所以它們也是長度測量工具。目前，國產百分表的測量范圍(即測量桿的最大移動量)，有0～3mm；0～5mm； 0～10mm的三種。讀數值為0,001mm的千分表，測量范圍為0～1mm。
